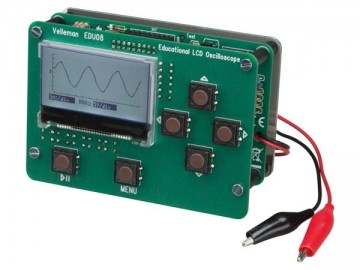

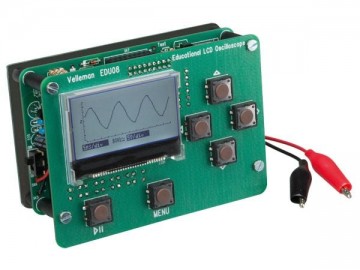

Velleman EDU08 LCD oscilloscoop bouwpakket

Bouw uw eigen oscilloscoop en leer signalen te visualiseren met de Velleman EDU08. Ontdek hoe de signalen er in werkelijkheid uitzien. Deze betaalbare oscilloscoop is uitgerust met heel wat functies die u normaal gezien alleen op dure toestellen ziet zoals signaalmarkeringen, frequentieweergave, dB-metingen, true RMS-metingen, …
Met de krachtige automatische instelfunctie kunt meteen aan de slag!

LCD-schem met hoog contrast: 64 x 128 pixels met witte achtergrondverlichting
max. bemonsteringsfrequentie: 1MS/s voor herhaalde signalen, 100kS/s in real time
bandbreedte van de ingangsversterker: 200kHz (-3 dB)
metingen tot: 100kHz
ingangsimpedantie: 100kohm // 20pF
max. ingangsspanning: 30Vpeak (AC + DC)
ingangskoppeling: DC en AC
AD-resolutie: 8 bits
bedrijfsmodi: run, single
instelbare triggerniveau: in 16 stappen
tijdbasisbereik: in 15 steppen, 10µs/divisie tot 500ms/divisie
bereik ingangsgevoeligheids: in 6 stappen, 100 mV/divisie tot 5 V/divisie
uitgang testsignaal: 1.95kHz / 3.3Vpp
volledig automatische instelfunctie voor: V/div en tijd/div (of manueel)
gevoeligheid lager dan 10mV
weergave: DC, AC+DC, true RMS, dBm, Vpp, min. & max.
weergave van de signaalmarkers voor tijd en spanning
frequentieweergave (via markeringen)
batterijgedreven: 4 x AAA-batterij (max. 100mA)
automatische energiebesparingsmodus
afmetingen: 80 x 115 x 40 mm
gewicht: 190g (6.70 oz) met batterijen

Opmerking: Deze oscilloscoop is niet geschikt om metingen uit te voeren op spanningen hoger dan 30Vpp.

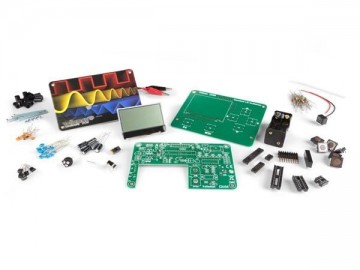

De Velleman EDU08 LCD oscilloscoop is een bouwpakket die in elkaar gesoldeerd dient te worden
